# leveldb源码分析12

本系列《leveldb源码分析》共有22篇文章，这是第十二篇

# 8.FilterPolicy&Bloom之1

# 8.1 FilterPolicy

因名知意，FilterPolicy是用于key过滤的，可以快速的排除不存在的key。前面介绍Table的时候，在Table::InternalGet函数中有过一面之缘。 FilterPolicy有3个接口：

virtual const char* Name() const = 0;
// 返回filter的名字
virtual void CreateFilter(const Slice* keys,
                          int n, std::string* dst)const = 0;
virtual bool KeyMayMatch(const Slice& key, const Slice& filter)const = 0;

1
2
3
4
5

CreateFilter接口，它根据指定的参数创建过滤器，并将结果append到dst中，注意：不能修改dst的原始内容，只做append。 参数@keys[0,n-1]包含依据用户提供的comparator排序的key列表--可重复，并把根据这些key创建的filter追加到@*dst中。 KeyMayMatch，参数@filter包含了调用CreateFilter函数append的数据，如果key在传递函数CreateFilter的key列表中，则必须返回true。

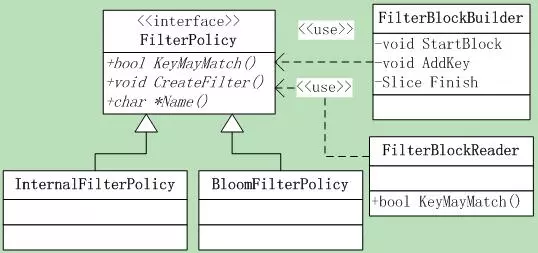

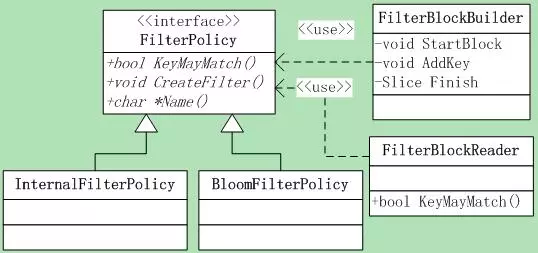

注意：它不需要精确，也就是即使key不在前面传递的key列表中，也可以返回true，但是如果key在列表中，就必须返回true。涉及到的类如图8.1-1所示。

# 8.2InternalFilterPolicy

这是一个简单的FilterPolicy的wrapper，以方便的把FilterPolicy应用在InternalKey上，InternalKey是Leveldb内部使用的key，这些前面都讲过。它所做的就是从InternalKey拆分得到user key，然后在user key上做FilterPolicy的操作。它有一个成员：

constFilterPolicy* const user_policy_;

其Name()返回的是user_policy_->Name()；

bool InternalFilterPolicy::KeyMayMatch(const Slice& key, constSlice& f) const
{
     returnuser_policy_->KeyMayMatch(ExtractUserKey(key), f);
}
void InternalFilterPolicy::CreateFilter(const Slice* keys,
                                        int n,std::string* dst) const
{
     Slice* mkey =const_cast<Slice*>(keys);
     for (int i = 0; i < n; i++)mkey[i] = ExtractUserKey(keys[i]);
     user_policy_->CreateFilter(keys, n, dst);
}

1
2
3
4
5
6
7
8
9
10
11

# 8.3 BloomFilter

# 8.3.1 基本理论

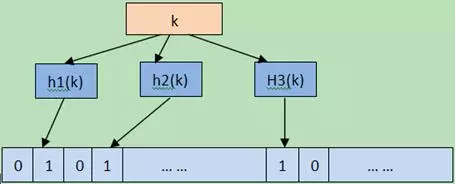

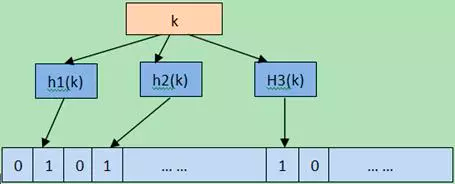

Bloom Filter实际上是一种hash算法，数学之美系列有专门介绍。它是由巴顿.布隆于一九七零年提出的，它实际上是一个很长的二进制向量和一系列随机映射函数。 Bloom Filter将元素映射到一个长度为m的bit向量上的一个bit，当这个bit是1时，就表示这个元素在集合内。使用hash的缺点就是元素很多时可能有冲突，为了减少误判，就使用k个hash函数计算出k个bit，只要有一个bit为0，就说明元素肯定不在集合内。下面的图8.3-1是一个示意图。

在leveldb的实现中，Name()返回"leveldb.BuiltinBloomFilter"，因此metaindex block** 中的key就是”filter.leveldb.BuiltinBloomFilter”。Leveldb使用了double hashing来模拟多个hash函数，当然这里不是用来解决冲突的。和线性再探测（linearprobing）一样，Double hashing从一个hash值开始，重复向前迭代，直到解决冲突或者搜索完hash表。不同的是，double hashing使用的是另外一个hash函数，而不是固定的步长。 给定两个独立的hash函数h1和h2，对于hash表T和值k，第i次迭代计算出的位置就是：h(i, k) = (h1(k) + i*h2(k)) mod |T|。 对此，Leveldb选择的hash函数是：

Gi(x)=H1(x)+iH2(x)
H2(x)=(H1(x)>>17) | (H1(x)<<15)

1
2

H1是一个基本的hash函数，H2是由H1循环右移得到的，Gi(x)就是第i次循环得到的hash值。【理论分析可参考论文Kirsch,Mitzenmacher2006】在bloom_filter的数据的最后一个字节存放的是k_的值，k_实际上就是G(x)的个数，也就是计算时采用的hash函数个数。

# 8.3.2 BloomFilter参数

这里先来说下其两个成员变量：bits_per_key_和key_；其实这就是Bloom Hashing的两个关键参数。 变量k_实际上就是模拟的hash函数的个数；关于变量bits_per_key_，对于n个key，其hash table的大小就是bits_per_key_。它的值越大，发生冲突的概率就越低，那么bloom hashing误判的概率就越低。因此这是一个时间空间的trade-off。对于hash(key)，在平均意义上，发生冲突的概率就是1/ bits_per_key_。它们在构造函数中根据传入的参数bits_per_key初始化。

bits_per_key_ = bits_per_key;
k_ =static_cast<size_t>(bits_per_key * 0.69); // 0.69 =~ ln(2)
if (k_ < 1) k_ = 1;
if (k_ > 30) k_ = 30;

1
2
3
4

模拟hash函数的个数k_取值为bits_per_key_*ln(2)，为何不是0.5或者0.4了，可能是什么理论推导的结果吧，不了解了。

# 8.3.3 建立BloomFilter

了解了上面的理论，再来看leveldb对Bloom Fil****ter的实现就轻松多了，先来看Bloom Filter的构建。这就是FilterPolicy::CreateFilter接口的实现：

void CreateFilter(const Slice* keys, int n, std::string* dst) const

下面分析其实现代码，大概有如下几个步骤：

# S1 首先根据key个数分配filter空间，并圆整到8byte。

size_t bits = n * bits_per_key_;
if (bits < 64) bits = 64;
// 如果n太小FP会很高，限定filter的最小长度
size_t bytes = (bits + 7) / 8;    // 圆整到8byte
bits = bytes * 8;                 // bit计算的空间大小
const size_t init_size =dst->size();
dst->resize(init_size +bytes, 0); // 分配空间

1
2
3
4
5
6
7

# S2 在filter最后的字节位压入hash函数个数

dst->push_back(static_cast<char>(k_));
// Remember # of probes in filter

1
2

# S3 对于每个key，使用double-hashing生产一系列的hash值h(K_个)，设置bits array的第h位=1。

char* array =&(*dst)[init_size];
for (size_t i = 0; i < n;i++)
{
    // double-hashing，分析参见[Kirsch,Mitzenmacher 2006]
    uint32_t h =BloomHash(keys[i]);
    // h1函数
    const uint32_t delta = (h>> 17) | (h << 15);
    // h2函数、由h1 Rotate right 17 bits
    for (size_t j = 0; j <k_; j++)
    {
        // double-hashing生产k_个的hash值
        const uint32_t bitpos = h% bits;
        // 在bits array上设置第bitpos位
        array[bitpos/8] |= (1<< (bitpos % 8));
        h += delta;
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Bloom Filter的创建就完成了。

# 8.3.4 查找BloomFilter

在指定的filer中查找key是否存在，这就是bloom filter的查找函数： bool KeyMayMatch(const Slice& key, const Slice& bloom_filter)，函数逻辑如下：

# S1 准备工作，并做些基本判断。


const size_t len =bloom_filter.size();
if (len < 2) return false;
const char* array = bloom_filter.data();
const size_t bits = (len - 1)* 8;
const size_t k = array[len-1];
// 使用filter的k，而不是k_，这样更灵活
if (k > 30) return true;
// 为短bloom filter保留，当前认为直接match

1
2
3
4
5
6
7
8
9

# S2 计算key的hash值，重复计算阶段的步骤，循环计算k个hash值，只要有一个结果对应的bit位为0，就认为不匹配，否则认为匹配。

uint32_t h = BloomHash(key);
const uint32_t delta = (h>> 17) | (h << 15);  // Rotate right 17 bits
for (size_t j = 0; j < k;j++)
{
    const uint32_t bitpos = h %bits;
    if ((array[bitpos/8] &(1 << (bitpos % 8))) == 0) return false;
    // notmatch
    h += delta;
}
return true; // match

1
2
3
4
5
6
7
8
9
10

Filter Block也就是前面sstable中的meta block，位于data block之后。

如果打开db时指定了FilterPolicy，那么每个创建的table都会保存一个filter block，table中的metaindex就包含一条从”filter.到filter block的BlockHandle的映射，其中”<N>”是filter policy的Name()函数返回的string。

Filter block存储了一连串的filter值，其中第i个filter保存的是block b中所有的key通过FilterPolicy::CreateFilter()计算得到的结果，block b在sstable文件中的偏移满足[ i*base … (i+1)*base-1 ]。

当前base是2KB，举个例子，如果block X和Y在sstable的起始位置都在[0KB, 2KB-1]中，X和Y中的所有key调用FilterPolicy::CreateFilter()的计算结果都将生产到同一个filter中，而且该filter是filter block的第一个filter。 Filter block也是一个block，其格式遵从block的基本格式：|block data| type | crc32 |。其中block dat的格式如图8.4-1所示。

图8.4-1 filter block data

了解了格式，再分析构建和读取filter的代码就很简单了。
